電気(5) ~ 傍記

傍記はタグを使う

傍記は記号に組み込んでしまうと、常に一定の方向になってしまいます。位置も自由になりません。
わかればいいってものではないですよね
そこで傍記を共有パラメータにしてタグを使って常に正対した傍記を作ってみましょう。

共有パラメータを作成

  1. コンセントのファミリを開く。
  2. [管理]タブ>[設定]パネル>[共有パラメータ]
  3. 共有パラメータが指定されていない場合は[作成]をクリックし、適切な位置に適切な名前でファミリを保存する。
  4. [グループ]の[新規作成]で「電気」という名前のグループを作成
  5. [パラメータ]の[新規作成]で、「電気器具 コンセント 傍記」という「文字」のパラメータを作成しOK。

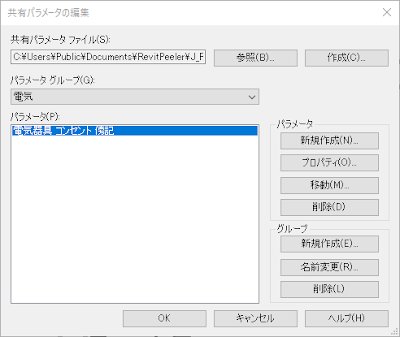

    共有パラメータを作成
  6. OK。

共有パラメータをファミリに組み込む

  1. [作成]パネル>[ファミリタイプ]
  2. [新しいパラメータ]ボタンをクリックし、共有パラメータを選択
  3. [選択]をクリックし、「電気器具 コンセント 傍記」を選択しOK
  4. 文字セクションに「電気器具 コンセント 傍記」が追加されたことを確認。
  5. [新しいタイプ]を押し、「100V 2口」という名前でタイプを作成し、傍記の値を「2」、電圧を「100V」、負荷を「1500VA」として[適用]
  6. 同様に「100V アース付き」のタイプを作成し、傍記の値を「E」とする。

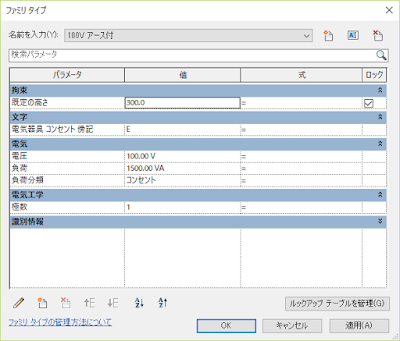

    タイプを作成
  7. 保存する

タグを作成する

  1. [ファミリ]>[新規作成]>[ファミリ]
  2. [注釈]の「一般タグ(メートル単位)」を選択し開く
  3. 赤字を削除
  4. [作成]>[プロパティ]パネル>[ファミリカテゴリとパラメータ]
  5. 「電気器具タグ」を選択し、OK
  6. [作成]タブ>[文字]パネル>[ラベル]で参照面の交点付近をクリック。
  7. [ラベルを編集]ダイアログで、[パラメータを追加]をクリック。
  8. [パラメータプロパティ]ダイアログで[選択]
  9. 「電気器具 コンセント 傍記」を選択しOK。
  10. [ラベルにパラメータを追加]をクリックし、サンプル値を任意の文字(たとえばE)にする。
    ラベルにパラメータを追加
  11. ラベルを選択し、[タイプを編集]
  12. 文字フォントをYu Gothic 、背景を透明、引き出し線/境界線のオフセットを0にしてOK。
  13. [ファイル]>[名前を付けて保存]>[ファミリ]
  14. 「タグ 電気器具 コンセント傍記」として保存。

プロジェクトで使う

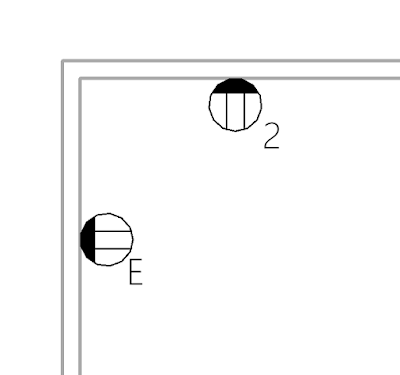

コンセントを配置して、[注釈]>[カテゴリ別にタグを付ける]で作成したタグを付けると傍記の向きも正対するし、傍記の位置も自由に移動できます。
傍記はタグで解決!!
