接続要素を制する者はMEPを制す（２）

システム分類を統一する

廊下側の吸込口をクリックするとシステム分類が「排気」であることがわかります。一方部屋うちの吹出口はシステム分類が「給気」になっています。システム分類が異なると無理やり接続するとエラーになるので、吸込口の接続要素をシステム分類「給気」に変更しましょう。

ファミリを開く

廊下の吸込口を選択し「ファミリを編集」をクリックしファミリエディタを開きます。接続口を選択してパラメータを見るとシステム分類が「還気」になっていることがわかります。これを「給気」に変更し再度プロジェクトにロードします。



接続要素を選択しシステム分類を変更する

プロジェクトで吸込口をクリックすると下の図のようになり、接続要素が「給気」になったことがわかります。

吸込口の接続要素が☒（給気）に変更されたことがわかる

 この状態で前回と同じようにダクトをつなぐと今度はエラーなくつながります。

エラーなくつながる

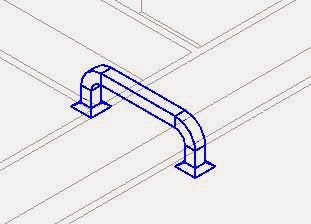

つながった途端、ダクトもエアターミナルも青色になることに注目してください。

接続要素に染まるダクト

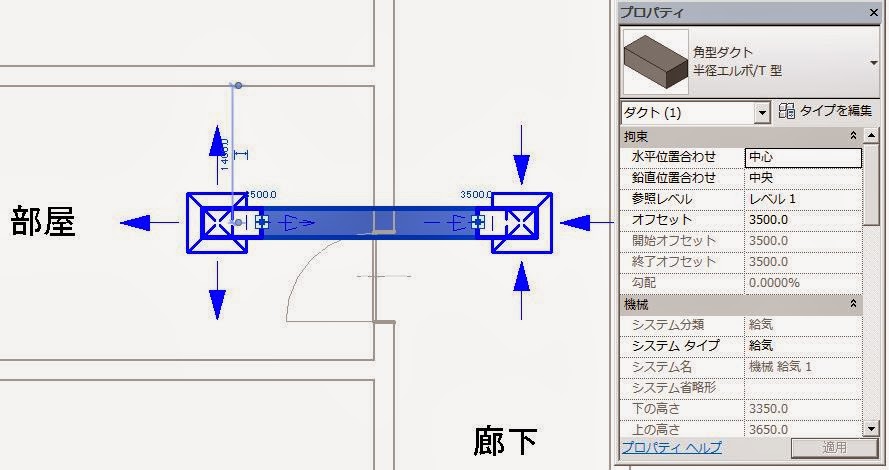

この状態でダクトを選択すると、システム分類が「給気」になっています。これはグレー表示されていて変更することができません。

ダクトのシステム分類が「給気」となり変更できない

ダクトはそれがつながっている接続要素のシステム分類に「染められる」のです。一方システムタイプは「給気」になっており、これは変更可能です。名前が同じなのでわかりにくいのですが、この「給気」は自分で増やすことができます。ファミリブラウザを展開して、[ファミリ]-[ダクトシステム]-[ダクトシステム]を見てみると、3つの項目が存在します。

排気、給気、還気のシステムタイプがある

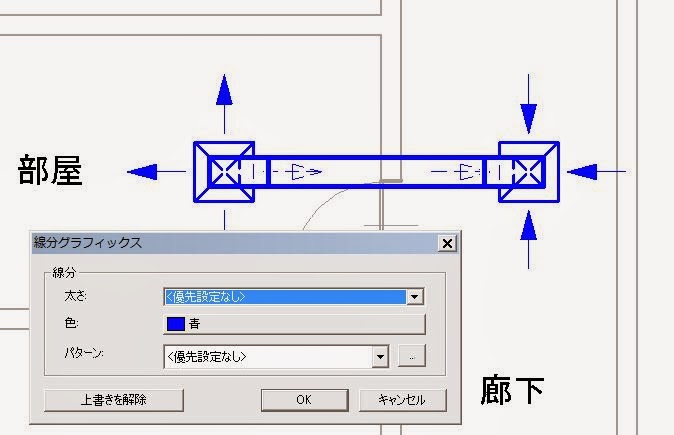

この中で「給気」をダブルクリックして「グラフィックの上書き」を選択すると、青色が指定されています。このため平面図は青色になっています。

システムタイプごとに表示を変えることができる

ここでも名前が統一されておらず、システムタイプがダクトシステムとなっており、わざわざわかりにくさを増大させていますので注意が必要です。

システムタイプ（ダクトシステム）の活用方法

このシステムタイプは自由に複製することができますし、また名前も自由につけることができます。

ファミリブラウザの「給気」を右クリックし複製し名前を「外気」に変更します。タイププロパティを編集し、グラフィックスの上書きを「赤」にしておきます。

ダクトシステム「給気」を右クリックして複製し「外気」を作成する

そして再度ダクトを選択しシステムタイプをクリックすると「外気」が選択肢に現れます。

「システムタイプ」に「ダクトシステム」が表示される

このときシステム分類が「給気」のダクトシステムだけが表示されます。そしてこれを外気に変更するとダクトと制気口が赤色になります。

ダクトシステムが「外気」に変更されると表示がかわる

ダクトのシステム分類は「給気」「排気」「還気」の三種類しかありません。これは大分類であり、これをさらに拡張する機能としてシステムタイプが存在します。システムタイプを活用することで、色だけではなく、タグを使ってダクトの情報を図面上に表示することが可能になります。

システムタイプのプロパティをタグで表示したり、表示を変更することが可能

このようにシステムタイプ（ダクトシステム）を活用することで、システム分類をさらにこまかく分類することが可能になります。
